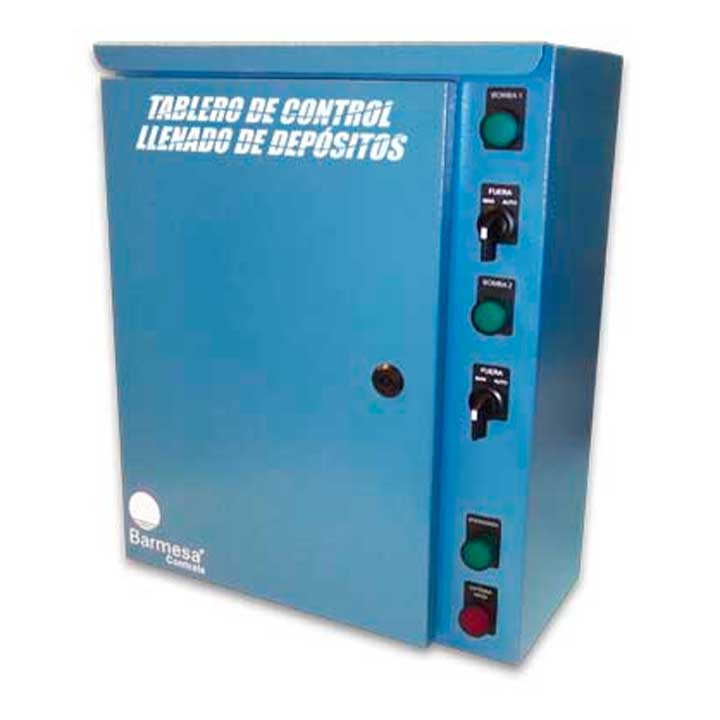

Tablero Barmesa TAB-FDS-CP15-3F440-C

Marca: Barmesa
Modelo: TAB FDS-CP15-3F440 CUÁDRUPLEX

TABLERO PARA LLENADO DE DEPÓSITOS.
Se utiliza en sistemas donde se requiere mantener un nivel de agua en una o varias cisternas o depósitos. Este tablero trabaja en conjunto con las bombas y peras de nivel, las cuales se colocan dentro del depósito de manera escalonada para garantizar un buen nivel del líquido.
Cuenta además con la función de alternar y simultanear las bombas por medio del control inteligente PLC de última tecnología, con la finalidad de que tengan un desgaste uniforme y prolonguen así el tiempo de vida útil de los equipos.

FICHA TÉCNICA

HP: 15
Amperaje: 20-25
Voltaje: 440 VCA

PROTECCIONES

– Sobrecarga
– Cortocircuito
– Ciclo corto
– Bajo nivel de agua

PROTECCIÓN OPCIONAL

– Por falla de fase

CONFIABILIDAD

Los tableros son diseñados, fabricados y probados en nuestras instalaciones bajo rigurosos estándares de calidad, lo que asegura el buen funcionamiento del equipo.

Modelo: TAB FDS-CP15-3F440 CUÁDRUPLEXr
TABLERO PARA LLENADO DE DEPÓSITOS.r
Se utiliza en sistemas donde se requiere mantener un nivel de agua en una o varias cisternas o depósitos. Este tablero trabaja en conjunto con las bombas y peras de nivel, las cuales se colocan dentro del depósito de manera escalonada para garantizar un buen nivel del líquido.r
Cuenta además con la función de alternar y simultanear las bombas por medio del control inteligente PLC de última tecnología, con la finalidad de que tengan un desgaste uniforme y prolonguen así el tiempo de vida útil de los equipos.r
FICHA TÉCNICAr
HP: 15r
Amperaje: 20-25r
Voltaje: 440 VCA r
PROTECCIONESr
– Sobrecargar
– Cortocircuitor
– Ciclo cortor
– Bajo nivel de aguar
PROTECCIÓNOPCIONALr
– Por falla de faser
CONFIABILIDADr
Los tableros son diseñados, fabricados y probados en nuestras instalaciones bajo rigurosos estándares de calidad, lo que asegura el buen funcionamiento del equipo.r
COMPONENTESr
– Gabinete metálico IP55 y acabado en pintura horneada azul.r
– PLC para control de alternador/simultaneador de 1 hasta 4 bombas (con indicadores led).r
– Guardamotores tripolares como seccionadores en potencias de 1-10 HP @ 220V y 1-20 HP @ 440V.r
– Mini-interruptores monopolares termomagnéticos para protección del cableado de control.r
– Interruptores termomagnéticos tripolares como seccionadores de 15 HP en adelante 10 kA.r
– Contactores tripolares del tipo magnético (arranque a tensión plena).r
– Bobina electrónica de amplio rango (100-250 VCA).r
– Selector de 3 posiciones para operación Manual Fuera-Automático (uno por bomba).r
– Bloqueo automático de bomba cuando el selector se coloca en Fuera (no requiere volver a configurar).r
– Indicadores piloto tipo led para bomba en operación (uno por bomba), para equipo energizado y para cisterna vacía.r
– Componentes de control montados en riel DIN.r
– Trasformador de control en el caso de equipos a 440 VCA.r
– Tablilla de conexiones tipo clema.r
‚Ä¢ Para hacer su pedido, solo especifique el modelo con la capacidad seleccionada reemplazando la letra N según el número de bombas requeridas:r
S = 1 / D = 2 / T = 3 / C = 4 | Por ejemplo, para el caso de un tablero TAB FDS- N P01-3F220 de 3 bombas sería TAB FDS- T P01-3F220.
