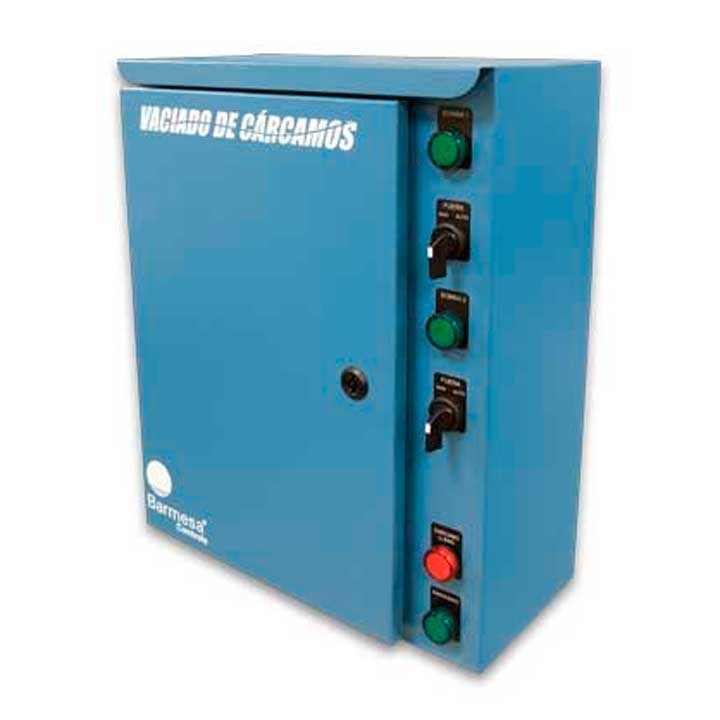

Tablero Barmesa TAB-DS-SP50-3F440-S

Marca: Barmesa
Modelo: TAB DS-NP50-3F440 SIMPLEX

TABLERO PARA VACIADO DE CÁRCAMOS
Se utiliza en sistemas donde se requiere mantener vacío un depósito de aguas negras. Este tablero trabaja en conjunto con las bombas sumergibles y peras de nivel, las cuales se colocan dentro del cárcamo de manera escalonada para garantizar un buen nivel del líquido.
Cuenta además con la función de alternar y simultanear las bombas por medio del control inteligente PLC de última tecnología, con la finalidad de que tengan un desgaste uniforme y prolonguen así el tiempo de vida útil de los equipos.

FICHA TÉCNICA

HP: 50
Amperaje: 57-68
Voltaje: 440 VCA

PROTECCIONES

– Sobrecarga
– Cortocircuito
– Ciclo corto
– Bajo nivel de agua

PROTECCIÓN OPCIONAL

– Por falla de fase
– Por humedad en la bomba

CONFIABILIDAD

Los tableros son diseñados, fabricados y probados en nuestras instalaciones bajo rigurosos estándares de calidad, lo que asegura el buen funcionamiento del equipo.

Modelo: TAB DS-SP50-3F440 SIMPLEX
TABLERO PARA VACIADO DE CÁRCAMOS
Se utiliza en sistemas donde se requiere mantener vacío un depósito de aguas negras. Este tablero trabaja en conjunto con las bombas sumergibles y peras de nivel, las cuales se colocan dentro del cárcamo de manera escalonada para garantizar un buen nivel del líquido.
Cuenta además con la función de alternar y simultanear las bombas por medio del control inteligente PLC de última tecnología, con la finalidad de que tengan un desgaste uniforme y prolonguen así el tiempo de vida útil de los equipos.
FICHA TÉCNICA
HP: 50
Amperaje: 57-68
Voltaje: 440 VCA
PROTECCIONES
– Sobrecarga
– Cortocircuito
– Ciclo corto
– Bajo nivel de agua
PROTECCIÓNOPCIONAL
– Por falla de fase
– Por humedad en la bomba
CONFIABILIDAD
Los tableros son diseñados, fabricados y probados en nuestras instalaciones bajo rigurosos estándares de calidad, lo que asegura el buen funcionamiento del equipo.
COMPONENTES
– Gabinete metálico IP55 y acabado en pintura horneada azul.
– PLC para control de alternador/simultaneador de 1 hasta 4 bombas (con indicadores led).
– Guardamotores tripolares como seccionadores en potencias de 1-10 HP @ 220V y 1-20 HP @ 440V.
– Mini-interruptores monopolares termomagnéticos para protección del cableado de control.
– Interruptores termomagnéticos tripolares como seccionadores de 15 HP en adelante 10 kA.
– Contactores tripolares del tipo magnético (arranque a tensión plena).
– Bobina electrónica de amplio rango (100-250 VCA).
– Selector de 3 posiciones para operación Manual Fuera-Automático (uno por bomba).
– Bloqueo automático de bomba cuando el selector se coloca en Fuera (no requiere volver a configurar).
– Indicadores piloto tipo led para bomba en operación (uno por bomba), para equipo energizado y otro para cárcamo lleno.
– Componentes de control montados en riel DIN.
– Trasformador de control en el caso de equipos a 440 VCA.
– Tablilla de conexiones tipo clema.
‚Ä¢ Para hacer su pedido, solo especifique el modelo con la capacidad seleccionada reemplazando la letra N según el número de bombas requeridas:
S = 1 / D = 2 / T = 3 / C = 4 | Por ejemplo, para el caso de un tablero TAB DS- N P01-3F220 de 3 bombas sería TAB DS- T P0
