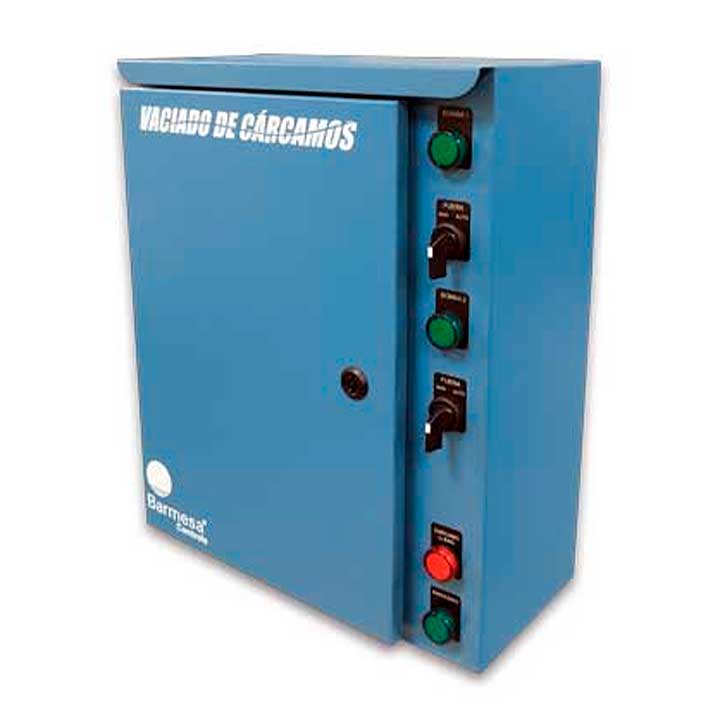

Tablero Barmesa TAB-DS-CP15-3F220-C

Marca:
Barmesa

Modelo: TAB DS-NP15-3F220 CUÁDRUPLEX

TABLERO PARA VACIADO DE CÁRCAMOS

Se utiliza en sistemas donde se requiere mantener vacío un
depósito de aguas negras. Este tablero trabaja en conjunto con las bombas
sumergibles y peras de nivel, las cuales se colocan dentro del cárcamo de
manera escalonada para garantizar un buen nivel del líquido.

Cuenta además con la función de alternar y simultanear las
bombas por medio del control inteligente PLC de última tecnología, con la
finalidad de que tengan un desgaste uniforme y prolonguen así el tiempo de vida
útil de los equipos.

FICHA TÉCNICA

HP:
15

Amperaje: 36-47

Voltaje: 220 VCA

PROTECCIONES

– Sobrecarga

– Cortocircuito

– Ciclo corto

– Bajo nivel de agua

PROTECCIÓN OPCIONAL

– Por falla de fase

– Por humedad en la bomba

CONFIABILIDAD

Los tableros son diseñados, fabricados y probados en
nuestras instalaciones bajo rigurosos estándares de calidad, lo que asegura el
buen funcionamiento del equipo.

COMPONENTES

– Gabinete metálico IP55 y acabado en pintura horneada azul.

– PLC para control de alternador/simultaneador de 1 hasta 4 bombas (con
indicadores led).

– Guardamotores tripolares como seccionadores en potencias de 1-10 HP @ 220V y
1-20 HP @ 440V.

– Mini-interruptores monopolares termomagnéticos para protección del cableado
de control.

– Interruptores termomagnéticos tripolares como seccionadores de 15 HP en
adelante 10 kA.

– Contactores tripolares del tipo magnético (arranque a tensión plena).

– Bobina electrónica de amplio rango (100-250 VCA).

– Selector de 3 posiciones para operación Manual Fuera-Automático (uno por
bomba).

– Bloqueo automático de bomba cuando el selector se coloca en Fuera (no requiere
volver a configurar).

– Indicadores piloto tipo led para bomba en operación (uno por bomba), para
equipo energizado y otro para cárcamo lleno.

– Componentes de control montados en riel DIN.

– Trasformador de control en el caso de equipos a 440 VCA.

– Tablilla de conexiones tipo clema.

• Para hacer su pedido, solo especifique el modelo con la
capacidad seleccionada reemplazando la letra N según el número de bombas
requeridas:
S = 1 / D = 2 / T = 3 / C = 4

Por ejemplo, para el caso de
un tablero TAB DS- N P01-3F220 de 3 bombas sería TAB DS- T P01-3F220.
