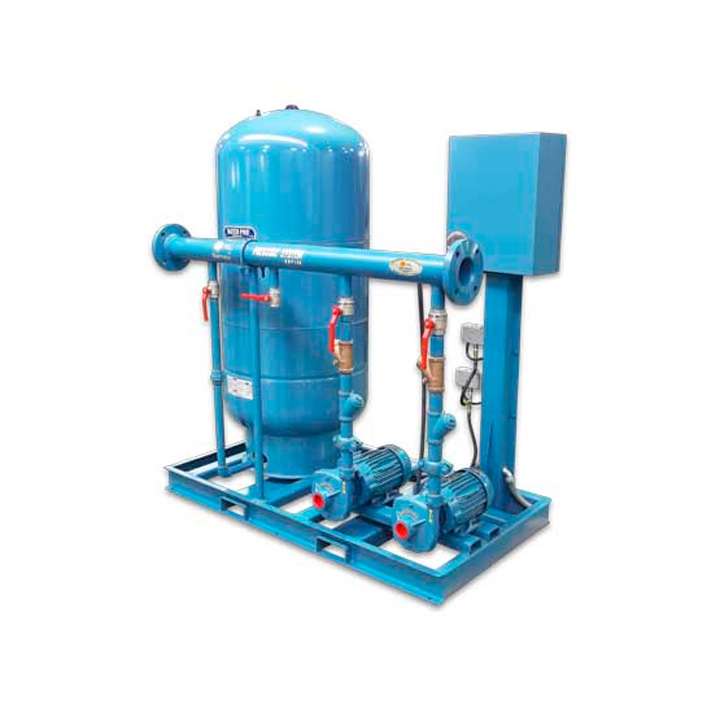

Bomba Barmesa EHD-IA1-5-2-WP119-LV

Marca:
Barmesa

Modelo del equipo – modelo de la bomba: EHD-IA1-5-2-WP119-LV

Sistemas
hidroneumáticos de velocidad constante – presión variable pertenecientes a la serie
EHD Dúplex con bombas centrifugas horizontales, con 1 tanque, construidos
con los más altos estándares de calidad en la industria del bombeo.

Es un sistema presurizador de redes hidráulicas que mantiene el sistema en un
rango de presión óptimo para el correcto funcionamiento de los equipos
utilizados.

Aplicaciones: Edificios, Hoteles, Hospitales, Sistemas de riego, Oficinas,
Escuelas

FICHA
TÉCNICA

MOTOR

HP: 5

RPM: 3500

Voltaje: 220/440

Fases: 3

BOMBA

Flujo: 484 LPM

Presión: 40-60 PSI

Número de Bombas: 2

CARACTERÍSTICAS

Estos equipos tienen como finalidad mantener la presión en un rango predefinido
por el usuario para garantizar un buen funcionamiento. Los equipos hidroneumáticos
son seguros, confiables, eficientes, totalmente integrado, fácil operación,
compacto, fácil traslado y fácil instalación.

FUNCIONES INTEGRADAS

Alternado y simultaneado de bombas

Retardo al arranque

Retardo al paro

Retardo al simultaneado

Modo bloqueo de bomba

CARACTERÍSTICAS DEL EQUIPO

Los equipos están integrados principalmente por:

• Bombas
  horizontales centrífugas
• Base
  de acero de lámina ASME-A36
• Cabezal
  de descarga bridado y soportado ASTM-A36
• Conexiones
  hidráulicas roscadas ANSI 150
• Línea
  de prueba de √ò1″ roscada ANSI 150
• Tablero
  de control Barmesa (con alternado y simultaneado)
• Interruptores
  de presión Danfoss KPI
• Manómetro
  con glicerina de √ò2¬Ω”
• Válvula
  de aguja para estabilizar la presión ANSI 150
• Tanque
  de diafragma de 119 galones

CARACTERÍSTICAS DEL TABLERO

• Protección
  IP55
• Operación
  Manual – Fuera – Automático
• Indicador
  led por bomba
• Indicador
  led general para energizado de tablero
• Indicador
  led para cisterna vacía

COMUNICACIÓN REMOTA

Modbus
RS-485, RTU RS-485 o Ethernet TCP/IP

*
Los flujos indicados en la tabla son la suma del total de las bombas en su
punto medio de la curva de la bomba seleccionada, y la presión de operación es
el punto medio del rango mostrado.

Ejemplo:

Un equipo dúplex seleccionado para 80 GPM, con rango de operación de 25-45 PSI,
indica la presión de arranque es de 25 PSI y la de paro es de 45 PSI. El punto
de operación sería 80 GPM @ 35 PSI.

* Es muy importante especificar en su pedido el voltaje de operación al que
desea su equipo; agregue al final del modelo del equipo las letras LV o HV para
indicar dicho voltaje (HV = 440 y LV= 220 VCA para trifásicos, HV= 220 VCA y
LV= 110 VCA para monofásicos).
